BTM-222 - Bluetooth Kategorie: Verschiedenes (von Reinhardt - 20.03.2011 12:58)
Ich nutze:
C-Control Pro Mega128
Hallo zusammen,

kurz vorgestellt : ich bin Reinhardt, 54 Jahre alt und habe ein altes Hobby neu entdeckt ...

An die C-Control Pro Mega 128 habe ich verschiedene Servos, Sensoren und einen Fahrtregler
angeschlossen - jetzt wollte ich noch ueber die die 2. serielle Schnittstelle einen Bluetooth-Controller
(BTM-222) anschliessen und in Betrieb nehmen. Das Modul wird vom Application-Board mit Spannung
versogt, die Pins TX, RX und GND sind an die Pins von J4 (ser 2) gefuehrt (siehe Anhang). In diesem
Zustand scheint das BTM-222 auch in einem "richtigen" Betriebszustand" zu sein, was das Blinken
der LED vermuten laesst. Mit diesem Aufbau kann ich mich auch direkt vom PC ueber Bluetooth
mit dem Modul verbinden - zumindest laut HTerm - und besagte LED geht in den Zustand "connected"
ueber. Aber das war┬┤s dann auch schon. Eigentlich sollte das Modul - wenn man nicht ueber BT ver-
bunden ist - in den Command-Mode wechseln und AT-Kommandos entgegennehmen. Das sollte doch
auch ueber die Terminal-Schnittstelle der IDE moerglich sein, oder ? Aber nichts passiert. Ausser
einem "OK" laesst sich dem Modul nichts entlocken ! (Ich habe schon saemtliche Buad-Rates durch
und es auch mitATD0 und ATI1 veruscht ...). Das gleiche Ergebnis bekomme ich auch, wenn ich das
Modul ueber eine USB <--> UART Shnitstelle anschliesse !?).

Kann mir hier BITTE jemand weiterhelfen - bevor ich daran verzweifle ?
Was mache ich falsch ? Welche Jumper sind nicht richtig gesetzt ? Habe ich die richtigen Pins
verbunden ? Ich weiss gar nichts mehr ...

Aus der Info zum BTM-222 Modul moechte ich noch noch folgendes zitieren :

Zitat-Anfang :
*****************************************************************************************************
" ... blueController ist ein leicht einsetzbares Modul,
ausgestattet mit einem Funkmodul (Bluetooth, oder FSK 2,4GHz 868MHz  433MHz).

Es ersparrt Ihnen das ├╝bliche Austatten Ihrer Aplikation mit einem Spannungsregler,
Taster oder LED, da es diese enth├Ąlt.

Die hier angebotene Version BCA8-BTM-A ist eine Adpter Version,
die ohne AVR geliefert wird.

Auf dem Board befinden sich:

* BTM-222 bluetooth Modul,
* 3,3V 300mA LDO Spannungsregler,
* Pegelwandler (Vin zum 3,3V),
* BT Status LED.

Das Board ist sowohl f├╝r SMA als auch Chip Antenne geeignet.
Die einfachste und g├╝nstigste L├Âsung ist eine 31 mm lange Drahtantenne.
... ... ...
If BTM-222 is not connected over Bluetooth, it goes to command mode and can
be configured by CPU. There is a set of AT commands for configuration.
*****************************************************************************************************
Zitat-Ende

Ich hoffe, das sind ggenuegend Informationen ...

Gruesse aus dem Schwabenland,

Reinhardt

PS. Ich habe mehrere dieser Module - alle reagieren exakt gleich : also MUSS es an MIR liegen !

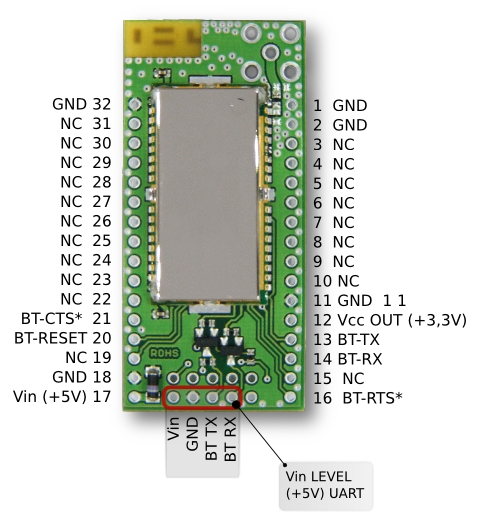

BTM-222.jpg:





    Antwort schreiben


Antworten:

Re: BTM-222 - Bluetooth (von hajo - 6.06.2012 10:23)
